MVScada es un sistema Supervisión, Control y Adquisición de Datos [SCADA] vía web y orientado a instalaciones de energías renovables, especialmente a Fotovoltaica. Aunque monitorizamos otro tipo de instalaciones como parques eólicos.
La parte de monitorización de MVScada se encarga de descargar o recibir los datos registrados por los distintos equipos de la instalación: [contadores (TCP y GSM), inversores multimarca, strings, estaciones meteorológicas, seguidores solares de varios fabricantes, …], almacenarlos y estudiarlos mediante distintos programas para verificar que el funcionamiento de éstos es correcto. Cuando el equipo ya tiene acceso a internet o un datalogger propio podemos leer sus datos directamente, aunque siempre que sea posible preferimos instalar un MiniPC propio, que es lo que nos permite garantizar la calidad y la frecuencia de los datos recibidos en vez de depender de un tercero. Para instalaciones con sistemas de seguimiento antiguos que ya no reciben soporte de su fabricante, ofrecemos además un servicio de revamping: modernizamos el seguimiento sustituyendo el autómata de control por uno nuevo, sin necesidad de sustituir toda la instalación mecánica.
En caso de que algún equipo funcione de un modo anómalo el sistema generará una incidencia [Bajada de producción, aumento de tensión, fallo en ventiladores, fallo de aislamiento, velocidad de viento alta, …]; si esta incidencia se considera grave [Producción 0, fallo de comunicación, …] se genera un ticket y se avisa de modo automático por mail a los usuarios que tienen permisos en ésta.

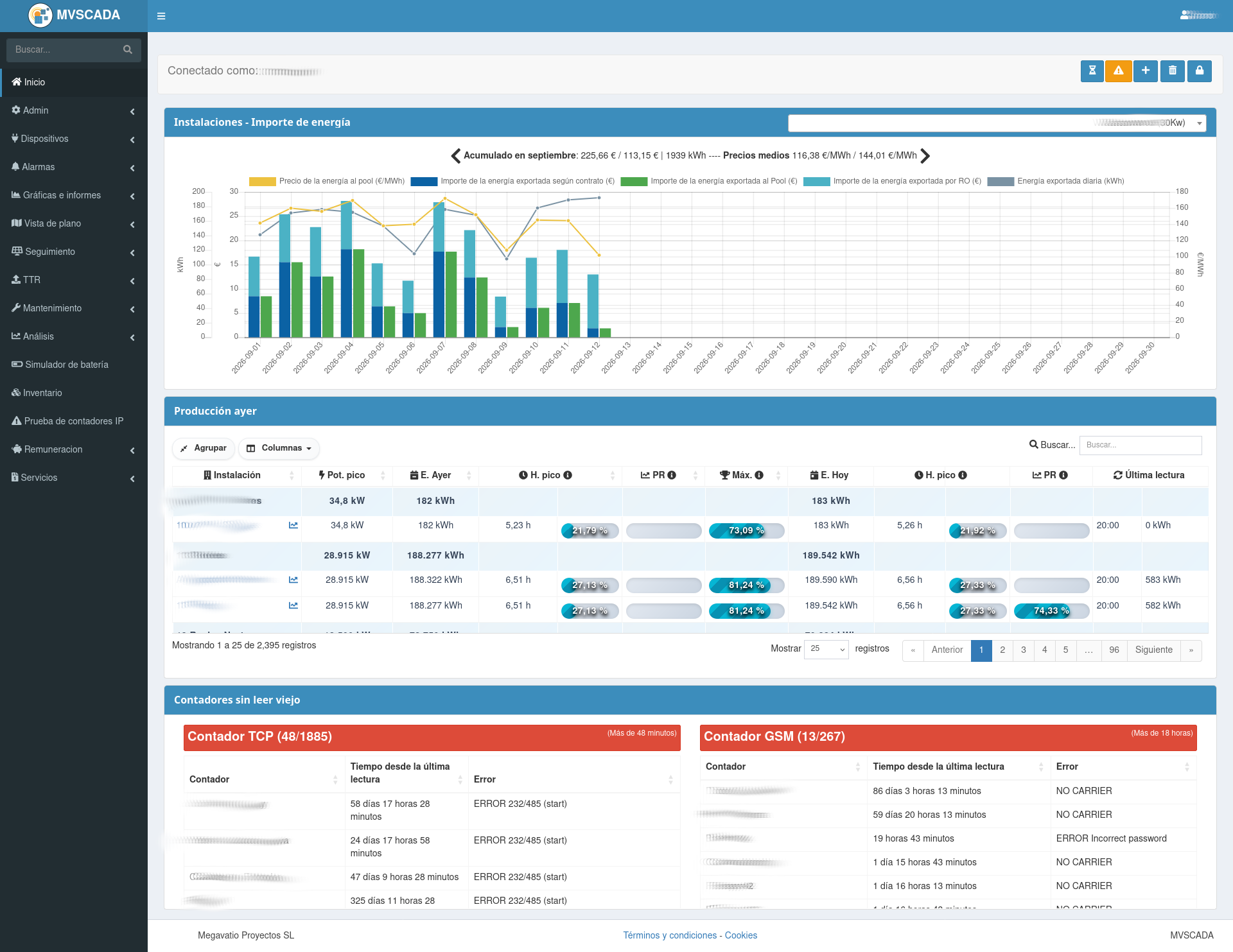

Además de la adquisición de datos y su supervisión, MVScada permite una consulta de las incidencias y datos más importantes, de un vistazo, en un panel de control configurable por cada usuario: bloques de seguimiento de producción, de alarmas de equipos, de alarmas de producción, de evolución de precios de mercado y de contadores sin lectura, entre otros.
Panel de Control

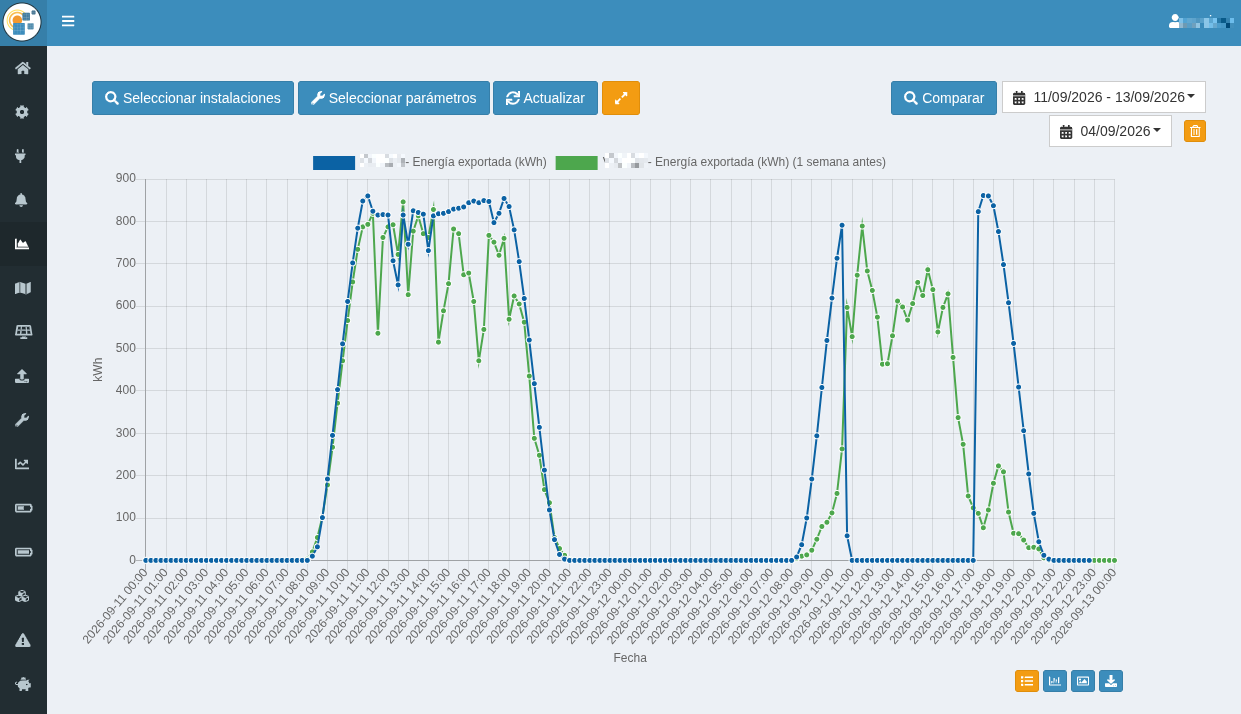

El generador de gráficas es un potente sistema útil para comparar distintos parámetros de una o varias instalaciones, incluso entre diferentes rangos de fechas (por ejemplo, una semana frente a la anterior), e ideal para localizar averías o problemas en la instalación. Los datos representados pueden exportarse como imagen o como CSV para su análisis en otras herramientas.
Generador de Gráficas

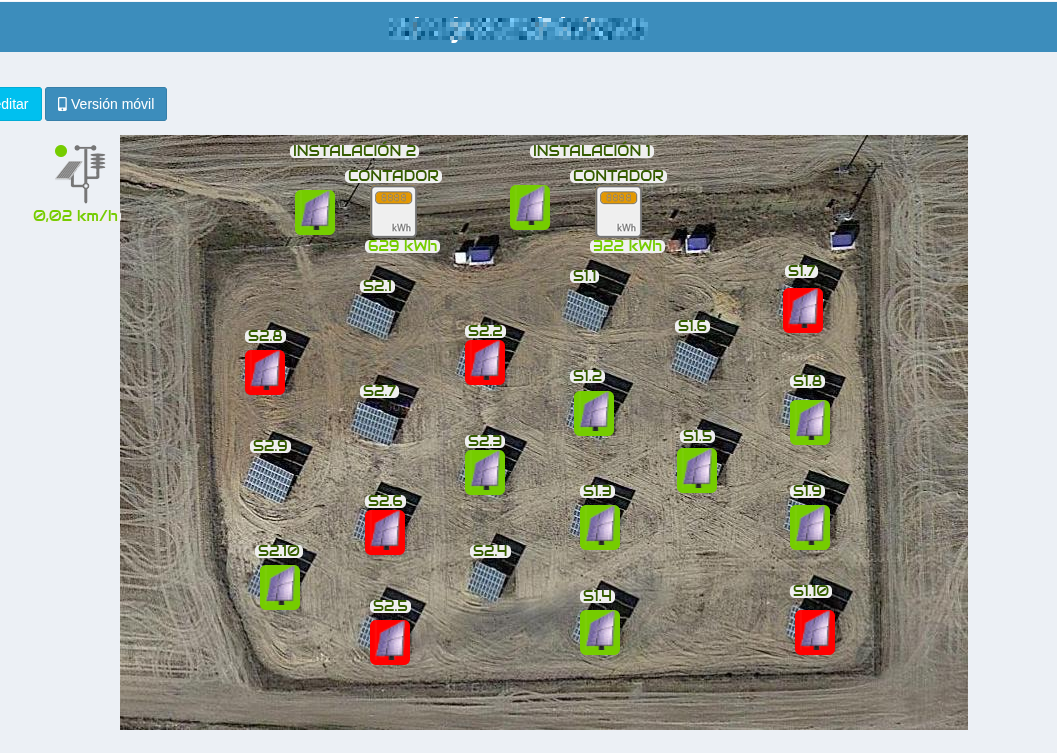

La pantalla gráfica o sinóptico de planta permite que personas poco expertas detecten de un vistazo – utilizando un código de colores – si hay algún elemento en la instalación que no funciona correctamente. El usuario puede subir su propio plano, esquema o foto por satélite e ir colocando sobre él los distintos equipos; en inversores y strings, además, incorpora mapas de calor que comparan en vivo la producción real de cada entrada contra la estimada, localizando entradas degradadas incluso en días nublados.
El sistema de alarmas permite además crear disparadores personalizados a partir de plantillas y de cualquier parámetro monitorizado (incluyendo fuentes externas), ejecutando acciones automáticas como enviar un correo, crear un correctivo de mantenimiento (GMAO) o activar un relé. Desde el mismo apartado de gráficas se pueden generar informes de producción en PDF y exportar los datos de cualquier dispositivo en un rango de fechas.
Sinóptico de planta
Pero MVScada, tiene más funciones:
- Telemedidas en Tiempo Real (TTR) y Despacho Delegado (DD).
- El estándar de ciberseguridad MVScada.
- Inversores y datalogger compatibles.
- Seguimiento solar.
- Incidencias, tickets.
- Inventario.
- Pasarela MVScada: Evite IP Fijas y maximice la ciberseguridad.
- Integración de otros servicios web.
- Posición de emergencia para seguidores solares.
- Sistema GMAO de preventivos y correctivos, con evidencia fotográfica.
- Regulación automática por precio de mercado (eSIOS) e Inyección Cero para autoconsumo.
- Análisis y comparativa de rendimiento entre contadores e inversores de una o varias instalaciones.
- Cálculo automático de la retribución regulada (RD 661).
- Cálculo de disponibilidad garantizada por contrato de mantenimiento, mes a mes.
